Деревья поведения (Behavior Trees)

1. Устройство дерева поведения

Дерево поведения — иерархия узлов, которая при обходе сверху вниз задаёт логику поведения агента. Работа с ним итеративна: простой узел позже разворачивается в собственное поддерево с более детальной логикой. Расширение дерева вниз добавляет подробности, расширение вширь — альтернативные варианты поведения; и то и другое не требует переделывать уже готовые ветви.

Каждый узел, отработав, возвращает родителю один из трёх статусов: Success (успех), Failure (неудача) или Running (выполняется). Running — ключевой статус: он означает «я ещё не закончил, продолжим на следующем такте». Узел патрулирования возвращает Running всю дорогу до точки и лишь затем Success или Failure. Благодаря этому дерево не обязано выполняться целиком за один кадр — его работа растягивается на много игровых циклов, и сложность дерева почти не влияет на производительность. Классическое дерево при этом обходится от корня на каждом такте.

Узлы делятся на три категории:

Два главных композита. Sequence («последовательность», логическое И): выполняет детей по порядку; если ребёнок вернул Success — переходит к следующему, Failure — вся последовательность Failure, Running — Running. Selector («выбор», логическое ИЛИ): пробует детей по порядку; Failure — пробует следующего, Success или Running — возвращает его. Из этих двух кирпичей собирается типовая логика «если можешь — дерись, иначе патрулируй»:

2. Unity Behavior: граф поведения

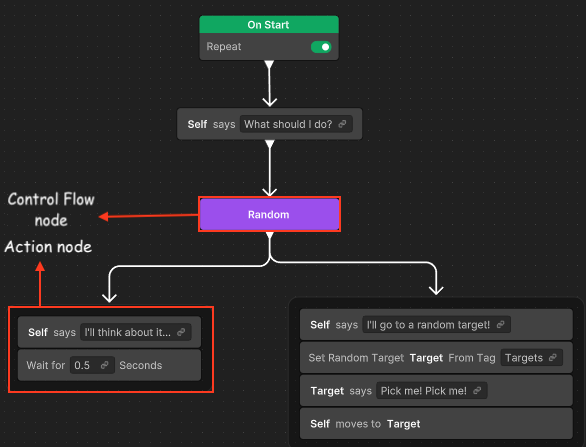

Долгое время в Unity не было штатного инструмента для такой логики — разработчики покупали решения в Asset Store или писали свои. В конце 2024 года Unity выпустила пакет Unity Behavior — графовый редактор логики ИИ: граф прикрепляется к объекту сцены и меняет его поведение в зависимости от состояния игры.

Граф поведения умеет всё то же, что классическое дерево, но расширяет модель:

• привычные категории узлов переименованы: листья — action-узлы, декораторы — modifiers, композиты — sequencing-узлы;
• добавлены join-узлы, сливающие ветви (дерево превращается в граф), conditional-узлы для ветвления по условиям (аналог if/else и switch) и event-узлы, отправляющие и слушающие события;
• каналы событий связывают разные графы между собой — граф работает изолированно, но общается с другими графами и данными игры;
• подграфы можно прерывать, повторять и подменять по внешним событиям;
• статусов пять: к Success, Failure и Running добавлены Waiting и Initializing;
• в отличие от классического дерева, обход не обязан идти от корня каждый такт — есть узлы, повторяющие только часть графа до выполнения условия.

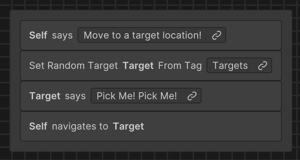

Действия в action-узлах могут «складываться» в столбик: визуально они выглядят одним блоком, но выполняются как независимые действия — нижнее не начнётся, пока статус верхнего не позволит:

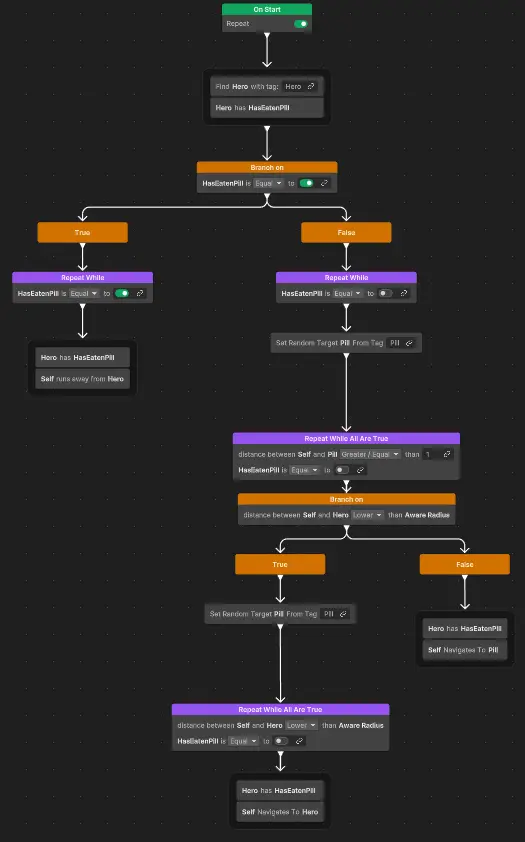

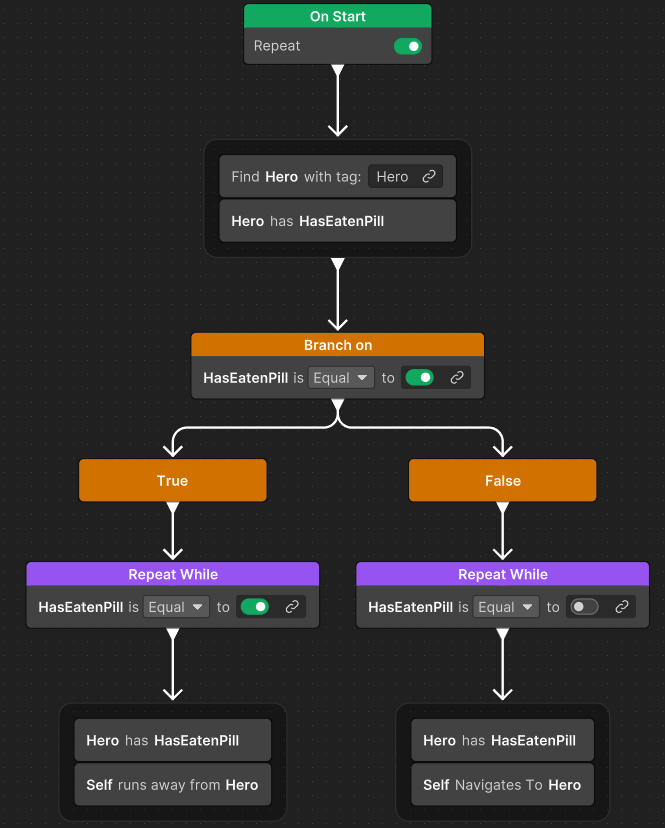

Так граф выглядит в работе. Слева — простой граф: условное ветвление Branch on по переменной blackboard (HasEatenPill) и повторение ветви через Repeat While — «призрак» убегает от героя, съевшего пилюлю, и преследует его в противном случае. Справа — полная версия того же поведения с зонами обнаружения и сменой цели:

3. Blackboard и собственный узел-действие

Дереву нужно откуда-то брать данные об обстановке: видит ли агент игрока, сколько у него здоровья. Для этого служит blackboard («классная доска») — хранилище пар «ключ — значение», общее для всего дерева. Скрипты записывают туда факты, узлы дерева читают их в условиях. Так дерево отделяется от кода игры: сенсоры пишут на доску, поведение читает с доски.

Логика конкретного действия оформляется собственным узлом — классом-наследником базового узла-действия. Пример из руководства к одной из реализаций деревьев (комментарии переведены): узел, меняющий спрайт владельца дерева.

public sealed class DisplaySprite : BT_ActionNode
{
    public Sprite sprite;                    // спрайт, который нужно показать

    private SpriteRenderer spriteRenderer;

    // вызывается один раз до первого обновления: читаем владельца с blackboard
    protected override void OnInit()
    {
        GameObject obj = blackboard.GetBlackboardValueByKey<GameObject>("Owner");
        spriteRenderer = obj.GetComponent<SpriteRenderer>();
    }

    // вызывается, когда дерево выполняет это действие
    protected override ENodeState Execute()
    {
        if (spriteRenderer != null)
        {
            spriteRenderer.sprite = sprite;
            state = ENodeState.Success;
        }
        else
        {
            state = ENodeState.Failed;
        }

        return state;
    }
}

Каркас везде одинаковый: инициализация читает нужные ссылки (часто — с blackboard), метод выполнения делает работу и возвращает статус. Точные имена базовых классов и методов зависят от инструмента — у Unity Behavior свой набор базовых типов, но устройство узла то же. А скрипт-«сенсор» с той стороны доски выглядит знакомо: обычный MonoBehaviour, который в Update записывает значение ключа (blackboard.SetBlackboardValue("ShowImage", switchSprite)).

Когда что выбирать. Машина состояний из A11 проще и отлично подходит для двух-четырёх состояний. Дерево поведения окупается, когда вариантов поведения много и они будут расти: для курсового проекта разумно начать с FSM и перейти на дерево, если файл с switch перестал помещаться в голове.

Контрольные вопросы

• Чем дерево поведения масштабируется лучше машины состояний?
  В FSM новое состояние требует переходов ко многим существующим — число стрелок растёт быстро. В дереве новая способность — это новая ветвь: расширение вниз уточняет логику, вширь — добавляет альтернативы, и готовые ветви менять не нужно.
• Какие три статуса возвращают узлы и зачем нужен Running?
  Success, Failure и Running. Running означает «действие не закончено, продолжим на следующем такте»: благодаря ему дерево не выполняется целиком за кадр, длительные действия (дойти до точки) растягиваются на много игровых циклов, и сложность дерева не бьёт по производительности.
• Опишите три категории узлов классического дерева.
  Композитные — единственные с несколькими детьми, управляют порядком выполнения (Sequence, Selector); декораторы — ровно один ребёнок, преобразуют его результат; листья — узлы-действия без детей, в них сама логика поведения.
• Чем Sequence отличается от Selector?
  Sequence — логическое И: дети по порядку, Success ведёт к следующему, первый Failure проваливает всю последовательность. Selector — логическое ИЛИ: пробует детей по порядку, Failure ведёт к следующему, первый Success или Running возвращается наверх.
• Что такое blackboard и почему узлы не должны обмениваться данными напрямую?
  Общее для дерева хранилище «ключ — значение»: скрипты-сенсоры пишут факты, узлы читают. Прямой обмен данными между узлами связывает их друг с другом — перестановка ветвей ломает логику; через доску узлы остаются независимыми.
• Назовите три типа узлов, которыми Unity Behavior расширяет классическое дерево.
  Join-узлы (сливают ветви — дерево становится графом), conditional-узлы (ветвление по условиям, аналог if/else и switch) и event-узлы (отправка и прослушивание событий, включая каналы между разными графами).
