Задача Коммивояжера подходы и решения

Презентация Лекция 10

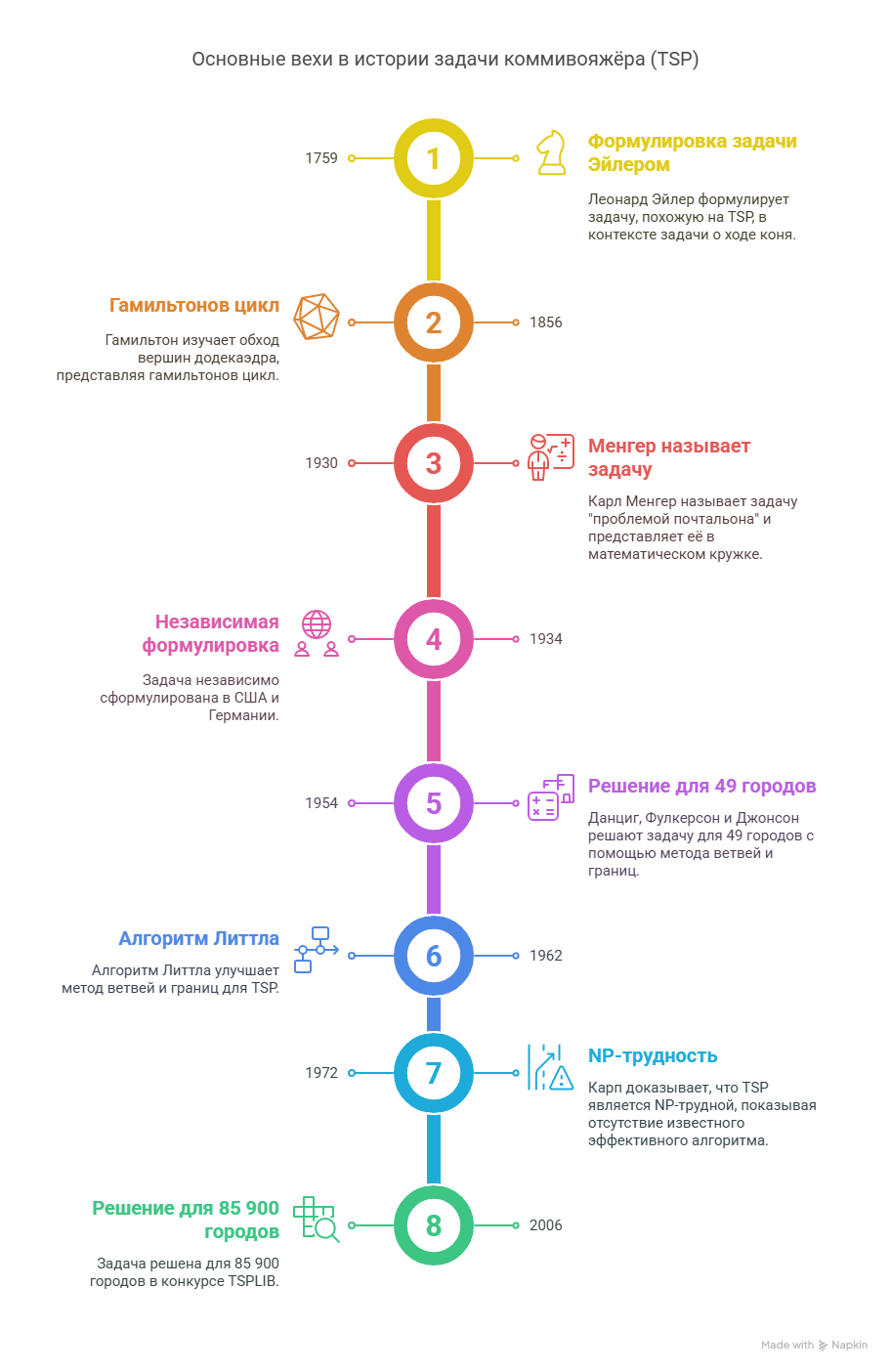

1 Исторический экскурс

Первые идеи, схожие с задачей коммивояжёра, можно обнаружить ещё в XIX веке. В 1832 году ирландский математик __Уильям Гамильтон__ обсуждал пути, проходящие через определённые вершины графа, что позже вылилось в изучение гамильтоновых циклов. Однако __формулировка задачи о нахождении кратчайшего маршрута__ для обхода всех точек появилась только в XX веке.

__Важный этап в развитии задачи коммивояжёра__ наступил в 1950–1960 гг., когда её исследованием занялись американские и европейские ученые. Здесь особенно выделяются __Джордж Данциг__, __Делберт Рей Фалкерсон__ и __Селмер Джонсон__, работавшие в институте __RAND Corporation__. В 1954 году они сформулировали задачу как __задачу дискретной оптимизации__ и применили __метод отсечений (алгоритм Гомори)__ для решения варианта задачи коммивояжёра с 49 городами, обосновав __оптимальность найденного маршрута__.

В это же время появились родственные постановки. В 1962 году китайский математик __Мэй-Ку Куан__ сформулировал так называемую __задачу китайского почтальона__, в которой требовалось пройти по каждой улице города хотя бы один раз минимальным путём. Это задание отличалось от классической задачи коммивояжёра, но обострило интерес к __оптимизационным задачам на графах__.

В 1960–1970 гг. исследование задачи коммивояжёра шло в двух направлениях: __теоретическом__ (развитие алгоритмов, доказательство вычислительной сложности) и __прикладном__ (оптимизация маршрутов в экономике, биологии, химии, информатике). Важнейшим теоретическим событием стало __доказательство NP-полноты задачи поиска гамильтонова пути__ американским информатиком __Ричардом Мэннингом Карпом__ в 1972 году, что автоматически устанавливало __NP-трудность задачи коммивояжёра__.

Особенно плодотворными были 1970–1980-е годы. __Мартин Гретчел__, __Манфред Падберг__, __Джованни Ринальди__ и другие ученые добились крупных успехов в решении задачи на практике, применяя новые методы — такие как __деление плоскостью__ и __метод ветвей и границ__. В результате им удалось найти __оптимальное решение задачи коммивояжёра для 2392 городов__.

Развитие вычислительной техники и алгоритмов позволило достигать всё больших рекордов. В апреле 2006 года было установлено __решение задачи коммивояжёра для случая с 85 900 городами__. Однако это далеко не предел: __современные эвристические и точные методы__ позволяют эффективно работать с задачами, содержащими миллионы вершин.

Сегодня __задача коммивояжёра__ остаётся не только __классическим примером комбинаторной оптимизации__, но и __тестовой площадкой для новых вычислительных методов__. Её приложения охватывают __логистику__, __робототехнику__, __планирование маршрутов дронов__, __оптимизацию сборки цепочек в биоинформатике__ и многое другое.

2 Формальная постановка задачи

Задача коммивояжера (TSP) заключается в нахождении оптимального пути, который проходит через все города, посещая каждый город один раз и возвращается в исходную точку. Пусть дан граф G = (V, E), где:

• V = {v₁, v₂, …, v_n} — множество городов,
• E = {e_ij} — множество рёбер, где e_ij — расстояние между городами v_i и v_j.

Задача сводится к нахождению минимального пути C, который соединяет все города, то есть находит такой цикл, который минимизирует суммарное расстояние:

Задача может быть математически выражена как минимизация функции стоимости пути f(x), где x — последовательность городов:

где d(x_i, x_i+1) — расстояние между городами x_i и x_i+1.

Цель задачи:

где x — это перестановка всех городов.

Задача коммивояжера является NP-трудной задачей, то есть её решение требует экспоненциального времени для поиска оптимального пути при увеличении количества городов.

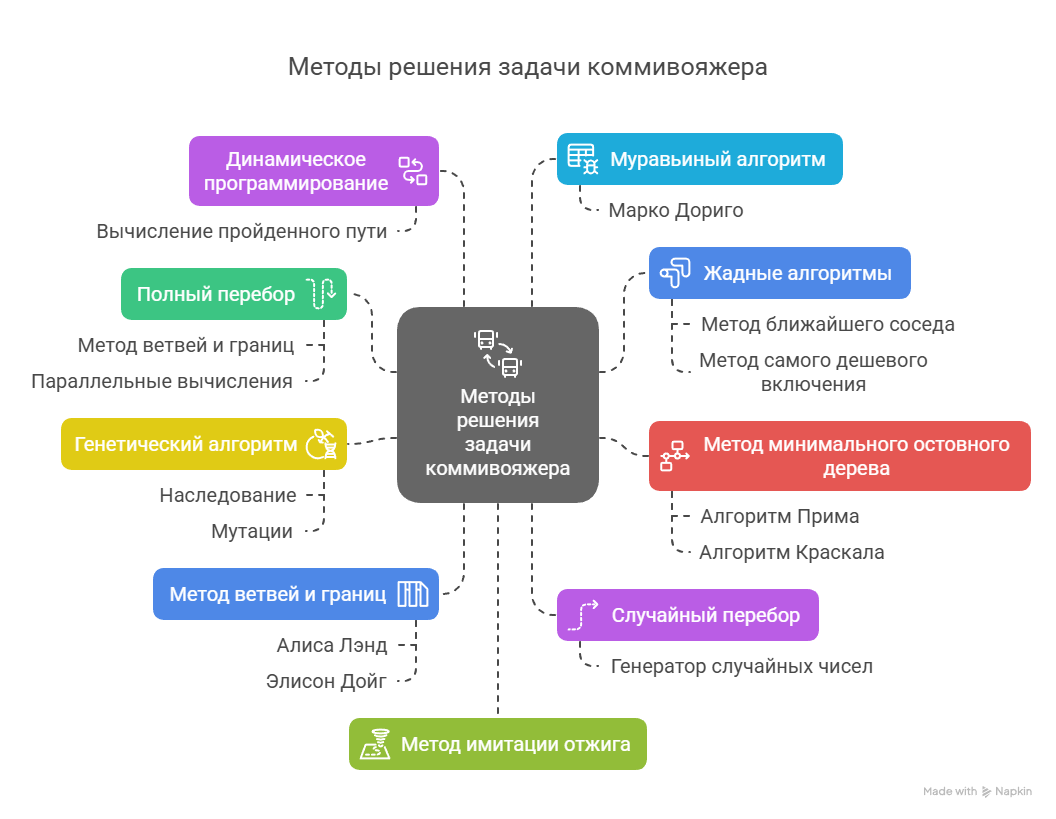

3 Методы решения

Методы решения задачи коммивояжера довольно разнообразны и различаются применяемым инструментарием, точностью находимого решения и сложностью требуемых вычислений. Вот лишь некоторые из них:

1. Полный перебор (метод «грубой силы», англ. «Brute Force») — заключается в последовательном рассмотрении всех возможных маршрутов и выборе из них оптимального. Метод самый простой и точный, но неэффективный и при большом количестве городов его применение становится затруднительным ввиду значительных затрат времени и ресурсов на перебор огромного количества вариантов решения задачи. Для ускорения и повышения эффективности полного перебора используются различные приемы: метод ветвей и границ, параллельные вычисления, радужные таблицы.
2. Случайный перебор — в этом случае вычисляются не все возможные варианты маршрута, а лишь некоторые выбранные в случайном порядке (например, с помощью генератора случайных чисел). Из рассмотренных вариантов затем выбирается наилучший. Конечно, вероятнее всего полученное решение не будет оптимальным (впрочем, оно не будет и самым худшим), но зато данный метод требует меньших затрат времени и вычислительных ресурсов, а потому в некоторых случаях его применение оправдано.
3. Динамическое программирование — ключевая идея заключается в вычислении и запоминании пройденного пути от исходного города до всех остальных, последующем прибавлении к нему расстояний от текущих городов до оставшихся, и так далее. По сравнению с полным перебором этот метод позволяет существенно сократить объем вычислений.
4. Жадные алгоритмы (англ. «Greedy») — основаны на нахождении локально оптимальных решений на каждом этапе вычислений и допущении, что найденное таким образом итоговое решение будет глобально оптимальным. Т. е. на каждой итерации выбирается лучший участок пути, который включается в итоговый маршрут. Метод простой, но его большой недостаток в том, что может возникнуть ситуация, когда окажется, что начальная и конечная точки маршрута разнесены далеко друг от друга и их придется соединять длинным отрезком пути, что значительно снизит эффективность решения. К жадным алгоритмам относятся: метод ближайшего соседа (англ. «Nearest Neighbour»), модифицированный метод ближайшего соседа (англ. «Double Ended Nearest Neighbour»), метод самого дешевого включения и т. д.
5. Метод минимального остовного дерева — поиск маршрута ведется на графе. Для нахождения оптимального пути применяются различные инструменты: алгоритм Прима, алгоритм Краскала, алгоритм Борувки.
6. Метод имитации отжига — один из численных методов Монте-Карло.
7. Метод эластичной сети — каждый из возможных маршрутов рассматривается как отображение окружности на плоскость.
8. Муравьиный алгоритм — эвристический метод, основанный на моделировании поведения муравьев, ищущих пути от своей колонии к источникам пищи. Первую версию такого алгоритма предложил доктор наук Марко Дориго в 1992 году. Этот метод позволяет относительно быстро найти хорошее, но не обязательно оптимальное решение.
9. Генетический алгоритм — еще один эвристический метод, заключающийся в случайном подборе и комбинировании исходных параметров с использованием механизмов имитирующих естественный отбор в процессе эволюции (наследование, мутации, кроссинговер). Несмотря на довольно широкие возможности применения (и не только в логистике), этот метод часто становится объектом критики.
10. Метод ветвей и границ — один из методов дискретной оптимизации, являющийся развитием метода полного перебора, но отличающийся от него отсевом в процессе вычисления подмножеств неэффективных решений. Впервые был предложен в 1960 году английским профессором Алисой Лэнд и австралийским математиком Элисон Дойг.

Полный перебор

from itertools import permutations

def calculate_distance(route, distance_matrix):
    return sum(distance_matrix[route[i]][route[i+1]] for i in range(len(route)-1)) + distance_matrix[route[-1]][route[0]]

def brute_force_tsp(distance_matrix):
    n = len(distance_matrix)
    cities = list(range(n))
    min_distance = float('inf')
    best_route = None

    for perm in permutations(cities):
        current_distance = calculate_distance(perm, distance_matrix)
        if current_distance < min_distance:
            min_distance = current_distance
            best_route = perm

    return best_route, min_distance

# Пример использования
distance_matrix = [
    [0, 10, 15, 20],
    [10, 0, 35, 25],
    [15, 35, 0, 30],
    [20, 25, 30, 0]
]

route, distance = brute_force_tsp(distance_matrix)
print("Лучший маршрут:", route)
print("Кратчайшее расстояние:", distance)

Разбор кода:

• Используется itertools.permutations для генерации всех возможных маршрутов.
• Функция calculate_distance() вычисляет длину маршрута, включая возвращение в начальный город.
• Перебираются все возможные перестановки городов, выбирается маршрут с минимальным расстоянием.

Сложность: Полный перебор имеет факториальную сложность O(n!), так как рассматриваются все возможные маршруты. Это делает алгоритм непрактичным для больших n, например, уже при n=10 количество возможных маршрутов достигает 3,628,800.

✅ Достоинства решения:

• Гарантированно находит оптимальное решение.
• Простая реализация.

❌ Недостатки решения:

• Экспоненциальная сложность — не подходит для больших входных данных.
• Требует хранения всех возможных маршрутов, что потребляет много памяти.

Жадные алгоритмы

Простые эвристики, такие как «ближайший сосед» (Nearest Neighbor), позволяют быстро находить приближённые решения, но не гарантируют их оптимальность.

def nearest_neighbor_tsp(distance_matrix):
    n = len(distance_matrix)
    visited = [False] * n
    route = [0]  # Начинаем с первого города
    visited[0] = True

    for _ in range(n - 1):
        last_city = route[-1]
        nearest_city = min(
            [(i, distance_matrix[last_city][i]) for i in range(n) if not visited[i]],
            key=lambda x: x[1]
        )[0]
        route.append(nearest_city)
        visited[nearest_city] = True

    route.append(0)  # Возвращаемся в начальный город
    total_distance = sum(distance_matrix[route[i]][route[i+1]] for i in range(n))
    return route, total_distance

# Пример использования
route, distance = nearest_neighbor_tsp(distance_matrix)
print("Жадный маршрут:", route)
print("Приближённое расстояние:", distance)

Разбор кода

Функция nearest_neighbor_tsp(distance_matrix) Инициализация: visited = [False] * n – массив отслеживает, какие города уже посещены. route = [0] – начинаем маршрут с первого города. visited[0] = True – помечаем его как посещённый.

Основной цикл (for _ in range(n - 1)): Находим ближайший непосещённый город:

nearest_city = min(
    [(i, distance_matrix[last_city][i]) for i in range(n) if not visited[i]],
    key=lambda x: x[1]
)[0]

Добавляем его в маршрут и помечаем как посещённый.

Завершение маршрута:

• Возвращаемся в стартовый город route.append(0).
• Вычисляем общее расстояние маршрута.

Возвращает:

route – полученный маршрут. total_distance – длина маршрута. Временная сложность: O(n²), так как:

Каждую итерацию находим ближайший город (O(n)) Делаем n-1 итераций → O(n²).

✅ Достоинства решения:

• Быстрый алгоритм – работает за O(n²), что намного лучше полного перебора O(n!) и ДП O(n² * 2ⁿ).
• Простая реализация.
• Подходит для больших n (до 1000+).

❌ Недостатки решения:

• Не гарантирует оптимальный маршрут.
• Эффект жадности: может привести к "локальному минимуму", когда хороший выбор на ранних этапах приводит к плохому конечному решению.
• Зависит от стартового города: разные стартовые точки могут давать разные маршруты.

Методы ветвей и границ (Branch and Bound)

Простой, но неэффективный метод — перебрать все возможные маршруты и выбрать оптимальный. Однако этот метод становится непрактичным при увеличении числа городов.

import heapq

def branch_and_bound_tsp(distance_matrix):
    n = len(distance_matrix)
    min_distance = float('inf')
    best_route = None
    def tsp(node, visited, cost, path):
        nonlocal min_distance, best_route
        if len(path) == n:
            cost += distance_matrix[node][0]
            if cost < min_distance:
                min_distance = cost
                best_route = path + [0]
            return
        for next_node in range(n):
            if next_node not in visited:
                tsp(next_node, visited | {next_node}, cost + distance_matrix[node][next_node], path + [next_node])
    tsp(0, {0}, 0, [0])
    return best_route, min_distance

Разбор кода

Функция branch_and_bound_tsp(distance_matrix)

Переменные:

• n = len(distance_matrix) – количество городов.
• min_distance = float('inf') – минимально найденное расстояние.
• best_route = None – лучший найденный маршрут.

Рекурсивная функция tsp(node, visited, cost, path):

Базовый случай:

• Если len(path) == n, значит обошли все города.
• Добавляем расстояние до стартового города: cost += distance_matrix[node][0].
• Если новый маршрут лучше найденного, обновляем min_distance и best_route.

Рекурсивный случай:

• Перебираем все возможные города next_node, которые ещё не посещены.
• Вызываем tsp() для следующего города с обновлённым cost и path.

Запуск алгоритма:

tsp(0, {0}, 0, [0])

Стартуем с нуля, посещён только первый город.

Возвращает:

• best_route – лучший найденный маршрут.
• min_distance – длина этого маршрута.

---

Временная сложность:

• В худшем случае: O(n!) (как полный перебор).
• В среднем случае: значительно быстрее, так как отсекает ненужные ветви.
• Использует нижнюю границу (bound), что сокращает количество перебираемых маршрутов.

Пространственная сложность:

• O(n) – из-за хранения visited и path.

---

✅ Достоинства решения:

• Находит оптимальное решение (если не прерывать алгоритм).
• Лучше, чем полный перебор (O(n!)), так как отсекает плохие маршруты.
• Не требует большого объёма памяти, как динамическое программирование (O(n * 2^n)) или ACO.

❌ Недостатки решения:

• Всё ещё экспоненциальная сложность в худшем случае.
• Может работать долго при n > 20, если не удаётся отсечь много ветвей.
• Зависит от порядка посещения городов – можно ускорить, если предварительно отсортировать рёбра.

Алгоритм Литтла или исключения подциклов

1. Операция редукции по строкам

   В каждой строке матрицы находят минимальный элемент d_min и вычитают его из всех элементов соответствующей строки. Нижняя граница: H = 3 * d_min

2. Операция редукции по столбцам

   В каждом столбце матрицы выбирают минимальный элемент d_min и вычитают его из всех элементов соответствующего столбца. Нижняя граница: H = H + J * d_min

3. Константа приведения

   Константа приведения H является нижней границей множества всех допустимых гамильтоновых контуров.

4. Поиск степеней нулей

   Для приведенной по строкам и столбцам матрицы временно заменяют нули на знак «>» и находят сумму минимальных элементов строки и столбца, соответствующих этому нулю.

5. Выбор дуги с максимальной степенью нуля

   Выбирают дугу (i, j), для которой степень нулевого элемента достигает максимального значения.

6. Разбиение множества на подмножества

   Разбивают множество всех гамильтоновых контуров на два подмножества:

   • Подмножество контуров, содержащих дугу (i, j).
   • Подмножество контуров, не содержащих дугу (i, j).

   Для получения матрицы контуров, включающих дугу (i, j), вычеркивают в матрице строку i и столбец j. Чтобы не допустить образования негамильтонова контура, заменяют симметричный элемент (j, i) на знак «>». Исключение дуги достигается заменой элемента в матрице на «∞».

7. Приведение матрицы контуров

   Проводят приведение матрицы гамильтоновых контуров с поиском констант приведения H(i, j) и H(i*, j*).

8. Сравнение нижних границ подмножеств

   Сравнивают нижние границы подмножества гамильтоновых контуров H(i, j) и H(i*, j*). Если:

   • H(i, j) < H(i*, j*), то дальнейшему ветвлению в первую очередь подлежит множество (i, j).
   • В противном случае разбиению подлежит множество (i*, j*).
9. Завершение ветвлений

   Если в результате ветвлений получается матрица размером 2x2, то определяют полученный гамильтонов контур и его длину.

10. Сравнение длины гамильтонова контура с нижними границами

    Сравнивают длину гамильтонова контура с нижними границами оборванных ветвей. Если длина контура не превышает их нижних границ, то задача решена. В противном случае развивают ветви подмножеств с нижней границей, меньшей полученного контура, до тех пор, пока не получится маршрут с меньшей длиной.

Пример решения задачи коммивояжера методом ветвей и границ

Решение будем вести с использованием калькулятора. Возьмем в качестве произвольного маршрута:

• X0 = (1,2); (2,3); (3,4); (4,5); (5,1)

Тогда F(X0) = 90 + 40 + 60 + 50 + 20 = 260

---

Для определения нижней границы множества воспользуемся операцией редукции или приведения матрицы по строкам, для чего необходимо в каждой строке матрицы D найти минимальный элемент.

Матрица D:

Затем вычитаем di из элементов рассматриваемой строки. В связи с этим во вновь полученной матрице в каждой строке будет как минимум один ноль.

Редуцированная матрица (по строкам):

---

Теперь проводим редукцию по столбцам. Для этого в каждом столбце находим минимальный элемент.

Редуцированная матрица (по столбцам):

После вычитания минимальных элементов получаем полностью редуцированную матрицу:

Полностью редуцированная матрица:

---

Сумма констант приведения определяет нижнюю границу H:

• H = ∑di + ∑dj
• H = 40 + 40 + 20 + 10 + 20 + 0 + 10 + 0 + 0 + 0 = 140

---

Элементы матрицы dij соответствуют расстоянию от пункта i до пункта j.

Поскольку в матрице n городов, то D является матрицей nxn с неотрицательными элементами dij >= 0.

Каждый допустимый маршрут представляет собой цикл, по которому коммивояжер посещает город только один раз и возвращается в исходный город. Длина маршрута определяется выражением:

• F(Mk) = ∑dij

Причем каждая строка и столбец входят в маршрут только один раз с элементом dij.

---

Шаг 1

Определяем ребро ветвления и разбиваем все множество маршрутов относительно этого ребра на два подмножества (i,j) и (i*,j*).

С этой целью для всех клеток матрицы с нулевыми элементами заменяем поочередно нули на M (бесконечность) и определяем для них сумму образовавшихся констант приведения, они приведены в скобках.

Матрица с нулями, заменёнными на M:

---

Шаг 2

Наибольшая сумма констант приведения равна (40 + 0) = 40 для ребра (1,4), следовательно, множество разбивается на два подмножества (1,4) и (1*,4*).

Нижняя граница гамильтоновых циклов этого подмножества:

• H(1,4) = 140 + 40 = 180

Исключение ребра (1,4) проводим путем замены элемента d14 = 0 на M, после чего осуществляем очередное приведение матрицы расстояний для образовавшегося подмножества (1*,4*), в результате получим редуцированную матрицу.

Новая редуцированная матрица:

Итак, на каждом шаге происходит выбор оптимального ребра, исключение его из маршрута и пересчет нижней границы. Процесс продолжается до тех пор, пока не будут найдены все оптимальные ребра маршрута.

---

Результат:

Гамильтонов цикл образуют следующие ребра: (1,4), (4,3), (3,5), (5,2), (2,1). Длина маршрута равна:

• F(Mk) = 180
