Мат. моделирование / ДЗЗ
Практика 7

Понятие разделимости классов. Алгоритм SVM

О чём эта тема

Как формально определить понятие разделимости классов и найти оптимальную разделяющую границу — метод опорных векторов (SVM), от линейного случая к мягкому зазору и ядрам, на примере картирования гарей после пожаров в Калифорнии (2025).

Аннотация

Тема начинается с наивного подхода к разделимости: пороговая классификация по одному каналу, затем по двум каналам (точки на плоскости) и по трём (точки в пространстве) — это подводит к формальной постановке SVM: разделяющая гиперплоскость, отступ (margin) объекта и опорные векторы, определяющие положение границы. Разбирается вывод ширины разделяющей полосы 2/‖w‖ и переход от случая линейной разделимости к SVM с мягким отступом (soft margin) для выборок с выбросами, а также трюк с ядром (kernel trick) для нелинейного разделения. Вторая часть практики — воспроизведение реального рабочего процесса SCP: подготовка данных Sentinel-2 по зоне пожара Palisades, формирование обучающей выборки ROI для пяти классов местности и анализ спектральных сигнатур (Signature Plot, Signature details, спектральные расстояния). После изучения темы студент сможет объяснить, почему SVM максимизирует зазор, а не просто разделяет классы, и обучить SVM-классификатор земного покрова по обучающей выборке ROI.

Пререквизиты
  • Практика 6 — работа с SCP, формирование обучающей выборки ROI
  • Лекция 2 — скалярное произведение и норма вектора
Мотивация

Практика построена на реальном кейсе — лесных пожарах в Калифорнии в январе 2025 года, когда огонь охватил более 11 тыс. га и уничтожил около 5 тыс. строений. SVM здесь не абстрактная формула, а рабочий инструмент: он размечает гари, воду, застройку и растительность по спектральным характеристикам снимка, беря за основу всего несколько десятков вручную выделенных примеров каждого класса.

Практика 7 Понятие разделимости классов. Алгоритм SVM

Данные для занятия Презентация

Наивный подход к разделимости классов

Скачайте один из снимков ниже и загрузите его в интерактивный тренажёр — он переводит изображение в оттенки серого и по порогу яркости делит пиксели на два класса (аналог операции, которую мы выполняли вручную в предыдущих практиках).

Оттенки серого
Порог: оставлено / отсеяно

Гистограмма показывает, сколько пикселей приходится на каждый уровень яркости; вертикальная линия — текущий порог. Пиксели ярче порога (оставлено) выделены зелёным — на маске и на самой гистограмме; темнее порога (отсеяно) остаются в исходных оттенках серого.

Question

Как повторить подобную операцию в QGIS?

Обобщение для N-мерного пространства

Представим, что вместо одного канала у нас есть два: тогда каждый пиксель отобразится в виде точки \((x, y)\) на плоскости, где \(x\) и \(y\) — значения первого и второго каналов.

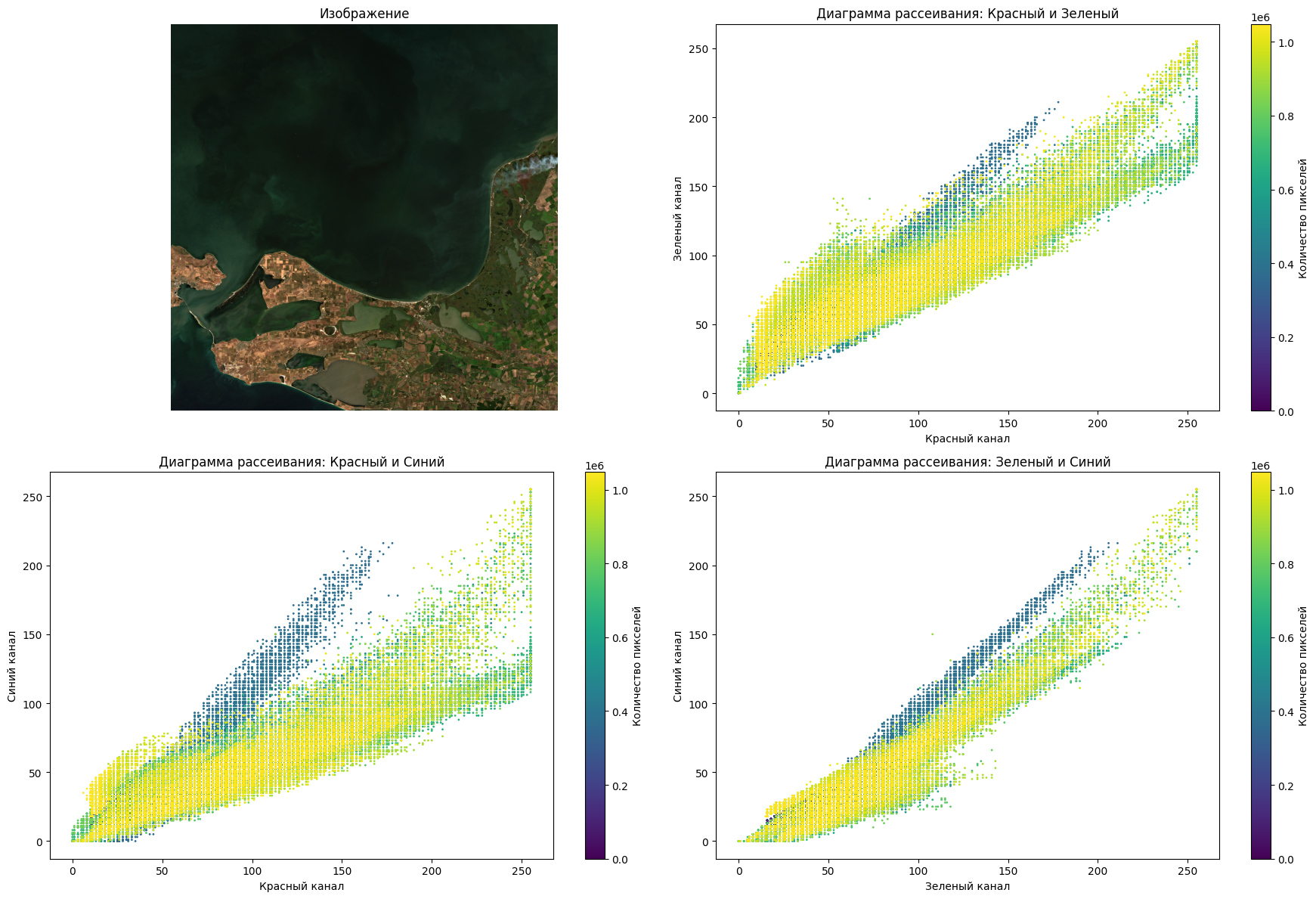

значения каналов снимка в виде диаграмм рассеяния по парам каналов Red/Green/Blue
Рис. П7.1 — значения каналов снимка в виде диаграмм рассеяния по парам каналов Red/Green/Blue

Question

Как можно разделить все точки на плоскости?

Для трёх каналов та же идея работает в пространстве: каждый пиксель — точка с координатами (R, G, B), а её цвет на графике совпадает с цветом самого пикселя.

Question

Как можно разделить все точки в пространстве?

Метод опорных векторов (SVM)

Support Vector Machine (SVM) — это метод машинного обучения для решения задач классификации и регрессии. Основная идея заключается в нахождении оптимальной гиперплоскости, разделяющей данные с максимальным зазором между классами.

Основные концепции:

  • Гиперплоскость — разделяющая поверхность, которая отделяет классы в пространстве признаков.
  • Опорные вектора (Support Vectors) — точки, наиболее близкие к гиперплоскости, определяющие её положение.
  • Максимальный зазор (Margin) — расстояние между гиперплоскостью и ближайшими точками каждого класса.
  • Ядро (Kernel) — функция, позволяющая выполнять нелинейное разделение данных.

Метод опорных векторов в задаче классификации

Рассмотрим задачу бинарной классификации, в которой объектам из \( X = \mathbb{R}^n \) соответствует один из двух классов \( Y = \{-1, +1\} \).

Пусть задана обучающая выборка пар "объект-ответ": \( T_\ell = \{( \vec{x}_i, y_i )\}_{i=1}^{\ell} \). Необходимо построить алгоритм классификации \( a(\vec{x}): X \to Y \).

Разделяющая гиперплоскость

В пространстве \( \mathbb{R}^n \) уравнение

\[ \langle \vec{w}, \vec{x} \rangle - b = 0 \]

при заданных \( \vec{w} \) и \( b \) определяет гиперплоскость — множество векторов \( \vec{x} = (x_1, \dots, x_n) \), принадлежащих пространству меньшей размерности \( \mathbb{R}^{n-1} \). Например, для \( \mathbb{R}^1 \) гиперплоскостью является точка, для \( \mathbb{R}^2 \) — прямая, для \( \mathbb{R}^3 \) — плоскость и т.д. Параметр \( \vec{w} \) определяет вектор нормали к гиперплоскости, а через \( \dfrac{b}{\|\vec{w}\|} \) выражается расстояние от гиперплоскости до начала координат.

Гиперплоскость делит \( \mathbb{R}^n \) на два полупространства:

\[ \langle \vec{w}, \vec{x} \rangle - b > 0 \quad \text{и} \quad \langle \vec{w}, \vec{x} \rangle - b < 0. \]

Говорят, что гиперплоскость разделяет два класса \( C_1 \) и \( C_2 \), если объекты этих классов лежат по разные стороны от гиперплоскости, то есть выполнено либо

\[ \langle \vec{w}, \vec{x} \rangle - b > 0, \quad \langle \vec{w}, \vec{x} \rangle - b < 0, \quad \forall \vec{x} \in C_1, \forall \vec{x} \in C_2, \]

либо

\[ \langle \vec{w}, \vec{x} \rangle - b < 0, \quad \langle \vec{w}, \vec{x} \rangle - b > 0, \quad \forall \vec{x} \in C_1, \forall \vec{x} \in C_2. \]

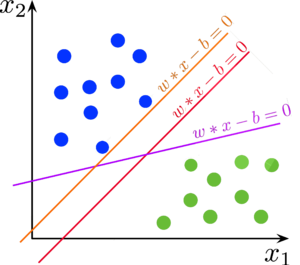

три гиперплоскости, разделяющие два класса точек; каждая соответствует своим значениям w и b
Рис. П7.2 — три гиперплоскости, разделяющие два класса точек; каждая соответствует своим значениям w и b

Демонстрация алгоритма SVM

Ниже — интерактивный тренажёр: кликните по полю, чтобы добавить точку выбранного класса, и посмотрите, как меняется разделяющая граница при изменении параметра C и типа ядра.

Класс точки
Ядро

Граница строится приближённо, градиентным спуском по мягкому зазору \( \frac{1}{2}\|\vec w\|^2 + C\sum \xi_i \) — учебная демонстрация идеи, а не точный QP-решатель SVM. Точки с чёрной обводкой — опорные векторы.

Случай линейной разделимости

Пусть выборка линейно разделима, то есть существует некоторая гиперплоскость, разделяющая классы \(-1\) и \(+1\). Тогда в качестве алгоритма классификации можно использовать линейный пороговый классификатор:

\[ a(\vec{x}) = \text{sign} \left( \langle \vec{w}, \vec{x} \rangle - b \right) = \text{sign} \left( \sum_{i=1}^{\ell} w_i x_i - b \right) \]

где \( \vec{x} = (x_1, \dots, x_n) \) — вектор значений признаков объекта, а \( \vec{w} = (w_1, \dots, w_n) \in \mathbb{R}^n \) и \( b \in \mathbb{R} \) — параметры гиперплоскости.

Но для двух линейно разделимых классов возможны различные варианты построения разделяющих гиперплоскостей. Метод опорных векторов выбирает ту гиперплоскость, которая максимизирует отступ между классами:

Отступ (англ. margin) — характеристика, оценивающая, насколько объект "погружён" в свой класс, насколько типичным представителем класса он является. Чем меньше значение отступа \( M_i \), тем ближе объект \( \vec{x}_i \) подходит к границе классов и тем выше становится вероятность ошибки. Отступ \( M_i \) отрицателен тогда и только тогда, когда алгоритм \( a(\vec{x}) \) допускает ошибку на объекте \( \vec{x}_i \).

Для линейного классификатора отступ определяется уравнением:

\[ M_i(\vec{w}, b) = y_i \left( \langle \vec{w}, \vec{x}_i \rangle - b \right) \]

Если выборка линейно разделима, то существует такая гиперплоскость, отступ от которой до каждого объекта положителен:

\[ \exists \vec{w}, b : M_i(\vec{w}, b) = y_i \left( \langle \vec{w}, \vec{x}_i \rangle - b \right) > 0, \quad i = 1, \dots, \ell \]

Мы хотим построить такую разделяющую гиперплоскость, чтобы объекты обучающей выборки находились на наибольшем расстоянии от неё.

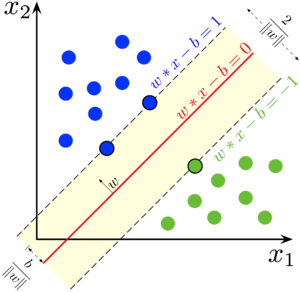

разделяющая полоса ширины 2/‖w‖ между гиперплоскостями w·x−b=1 и w·x−b=−1; выделены опорные векторы
Рис. П7.3 — разделяющая полоса ширины 2/‖w‖ между гиперплоскостями w·x−b=1 и w·x−b=−1; выделены опорные векторы

Заметим, что при умножении \( \vec{w} \) и \( b \) на константу \( c \neq 0 \) уравнение

\[ \langle c \vec{w}, \vec{x} \rangle - c b = 0 \]

определяет ту же самую гиперплоскость, что и \( \langle \vec{w}, \vec{x} \rangle - b = 0 \). Для удобства проведём нормировку: выберем константу \( c \) таким образом, чтобы \( \min M_i (\vec{w}, b) = 1 \). При этом в каждом из двух классов найдётся хотя бы один "граничный" объект обучающей выборки, отступ которого равен этому минимуму: иначе можно было бы сместить гиперплоскость в сторону класса с большим отступом, тем самым увеличив минимальное расстояние от гиперплоскости до объектов обучающей выборки.

Обозначим любой "граничный" объект из класса \( +1 \) как \( \vec{x}_+ \), из класса \( -1 \) как \( \vec{x}_- \). Их отступ равен единице, то есть

\[ M_+(\vec{w}, b) = (+1) \left( \langle \vec{w}, \vec{x}_+ \rangle - b \right) = 1 \] \[ M_-(\vec{w}, b) = (-1) \left( \langle \vec{w}, \vec{x}_- \rangle - b \right) = 1 \]

Нормировка позволяет ограничить разделяющую полосу между классами: \( \{ \vec{x} : -1 < \langle \vec{w}, \vec{x}_i \rangle - b < 1 \} \). Внутри неё не может лежать ни один объект обучающей выборки. Ширину разделяющей полосы можно выразить как проекцию вектора \( \vec{x}_+ - \vec{x}_- \) на нормаль к гиперплоскости \( \vec{w} \). Чтобы разделяющая гиперплоскость находилась на наибольшем расстоянии от точек выборки, ширина полосы должна быть максимальной:

\[ \frac{\langle \vec{x}_+ - \vec{x}_-, \vec{w} \rangle}{\| \vec{w} \|} = \frac{\left( \langle \vec{x}_+, \vec{w} \rangle - b \right) - \left( \langle \vec{x}_-, \vec{w} \rangle - b \right)}{\| \vec{w} \|} = \frac{M_+(\vec{w}, b) + M_-(\vec{w}, b)}{\| \vec{w} \|} = \frac{2}{\| \vec{w} \|} \rightarrow \max \quad \Rightarrow \quad \| \vec{w} \| \rightarrow \min \]

Это приводит нас к постановке задачи оптимизации в терминах квадратичного программирования:

\[ \| \vec{w} \|^2 \rightarrow \min \quad \text{при условии} \quad M_i (\vec{w}, b) \geq 1, \quad i = 1, \dots, \ell \]

Линейно неразделимая выборка

На практике линейно разделимые выборки практически не встречаются: в данных возможны выбросы и нечёткие границы между классами. В таком случае поставленная выше задача не имеет решений, и необходимо ослабить ограничения, позволив некоторым объектам попадать на "территорию" другого класса. Для каждого объекта отнимем от отступа некоторую положительную величину \( \xi_i \), но потребуем, чтобы эти введённые поправки были минимальны. Это приведёт к следующей постановке задачи, называемой также SVM с мягким отступом (англ. soft-margin SVM):

\[ \begin{aligned} \min_{w, b, \xi} \quad & \frac{1}{2} \| \vec{w} \|^2 + C \sum_{i=1}^{\ell} \xi_i \\ \text{при условии} \quad & M_i(\vec{w}, b) \geq 1 - \xi_i, \quad i = 1, \dots, \ell \\ & \xi_i \geq 0, \quad i = 1, \dots, \ell \end{aligned} \]

Мы не знаем, какой из функционалов \( \frac{1}{2} \| \vec{w} \|^2 \) и \( \sum_{i=1}^{\ell} \xi_i \) важнее, поэтому вводим коэффициент \( C \), который будем оптимизировать с помощью кросс-валидации. В итоге мы получили задачу, у которой всегда есть единственное решение.

Заметим, что мы можем упростить постановку задачи:

\[ \begin{aligned} \xi_i \geq 0, \\ \xi_i \geq 1 - M_i(\vec{w}, b), \\ \sum_{i=1}^{\ell} \xi_i \rightarrow \min \quad \Rightarrow \quad \xi_i = \max(0, 1 - M_i(\vec{w}, b)), \\ \sum_{i=1}^{\ell} \xi_i \rightarrow \min \quad \Rightarrow \quad \xi_i = (1 - M_i(\vec{w}, b))^+. \end{aligned} \]

Получим эквивалентную задачу безусловной минимизации:

\[ \min_{w, b} \quad \frac{1}{2} \| \vec{w} \|^2 + C \sum_{i=1}^{\ell} (1 - M_i(\vec{w}, b))^+. \]

Нелинейное обобщение, kernel trick

Существует ещё один подход к решению проблемы линейной разделимости, известный как трюк с ядром (kernel trick). Если выборка объектов с признаковым описанием из \( X = \mathbb{R}^n \) не является линейно разделимой, мы можем предположить, что существует некоторое пространство \( H \), вероятно, большей размерности, при переходе в которое выборка станет линейно разделимой. Пространство \( H \) здесь называют спрямляющим, а функцию перехода \( \psi : X \to H \) — спрямляющим отображением. Построение SVM в таком случае происходит так же, как и раньше, но в качестве векторов признаковых описаний используются векторы \( \psi(\vec{x}) \), а не \( \vec{x} \). Соответственно, скалярное произведение \( \langle \vec{x}_1, \vec{x}_2 \rangle \) в пространстве \( X \) везде заменяется скалярным произведением \( \langle \psi(\vec{x}_1), \psi(\vec{x}_2) \rangle \) в пространстве \( H \). Отсюда следует, что пространство \( H \) должно быть гильбертовым, так как в нём должно быть определено скалярное произведение.

Обратим внимание на то, что постановка задачи и алгоритм классификации не используют в явном виде признаковое описание и оперируют только скалярными произведениями признаков объектов. Это даёт возможность заменить скалярное произведение в пространстве \( X \) на ядро — функцию, являющуюся скалярным произведением в некотором \( H \). При этом можно вообще не строить спрямляющее пространство в явном виде, и вместо подбора \( \psi \) подбирать непосредственно ядро.

Постановка задачи с применением ядер приобретает вид:

\[ \begin{aligned} \min_{\lambda} \quad & -L(\lambda) = -\sum_{i=1}^{\ell} \lambda_i + \frac{1}{2} \sum_{i=1}^{\ell} \sum_{j=1}^{\ell} \lambda_i \lambda_j y_i y_j K(\vec{x}_i, \vec{x}_j) \\ \text{при условиях} \quad & \lambda_i \geq 0, \quad i = 1, \dots, \ell \\ & \sum_{i=1}^{\ell} \lambda_i y_i = 0 \end{aligned} \]

Алгоритм классификации будет:

\[ a(\vec{x}) = \text{sign} \left( \sum_{i=1}^{\ell} \lambda_i y_i K(\vec{x}_i, \vec{x}) - b \right) \]

Исследование пожаров Калифорнии (2025)

В январе 2025 года в Калифорнии бушевали лесные пожары. Возгорание началось 7 января, а вечером 9 января огонь достиг голливудских холмов. По данным пожарной службы штата на 10 января, огонь охватил более 11 тыс. га и уничтожил около 5 тыс. строений.

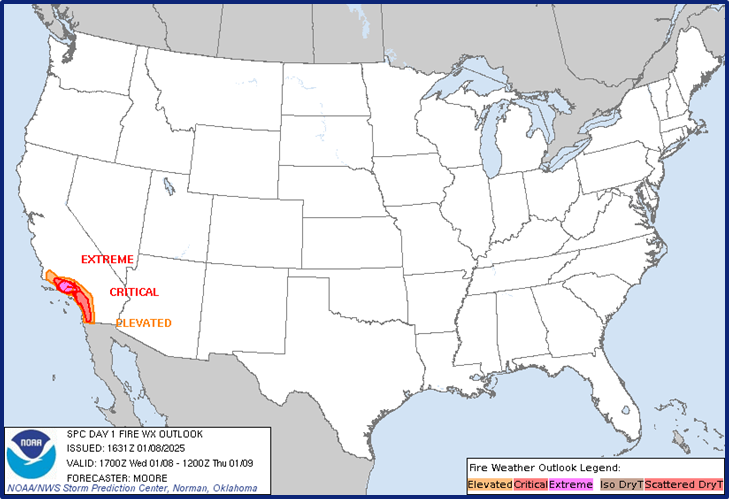

прогноз пожароопасной погоды NOAA/NWS на 8–9 января 2025 года: зоны экстремального (extreme) и критического (critical) риска у побережья Калифорнии
Рис. П7.4 — прогноз пожароопасной погоды NOAA/NWS на 8–9 января 2025 года: зоны экстремального (extreme) и критического (critical) риска у побережья Калифорнии

Что известно о явлении: - В 2025 году наблюдается увеличение числа пожаров в северных районах Калифорнии. - Основными причинами возгораний стали засуха и сильные ветры.

псевдоцветные снимки со спутника Aqua на пожары в Палисейдс, Хёрст и Итон. 8 января, 21:40 GMT / 1:40 вечера PST
Рис. П7.5 — псевдоцветные снимки со спутника Aqua на пожары в Палисейдс, Хёрст и Итон. 8 января, 21:40 GMT / 1:40 вечера PST

Калифорнийский государственный геопортал

Калифорнийский государственный геопортал (California State Geoportal) — это централизованный портал геопространственных данных, предоставляющий доступ к официальным картографическим материалам штата. Он включает данные различных государственных агентств, охватывающие темы экологии, инфраструктуры, землепользования и природных катастроф.

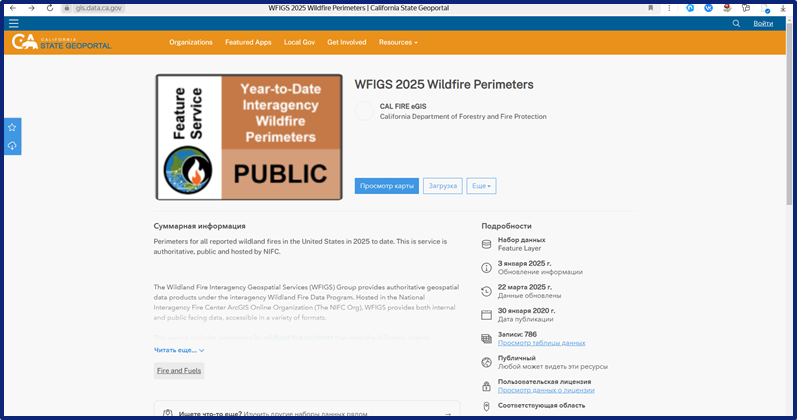

страница набора данных WFIGS 2025 Wildfire Perimeters на California State Geoportal
Рис. П7.6 — страница набора данных WFIGS 2025 Wildfire Perimeters на California State Geoportal

Для анализа пожаров будет использован набор данных «CAL FIRE Statewide Fire Perimeters» (ссылка), содержащий границы лесных пожаров в формате GeoJSON.

Набор данных WFIGS 2025 Wildfire Perimeters

Этот набор данных содержит актуальную информацию о периметрах лесных пожаров в США за 2025 год. Источник данных — Национальный межведомственный центр пожаротушения (NIFC). Информация обновляется в режиме реального времени и используется для мониторинга пожаров, планирования эвакуации и оценки ущерба.

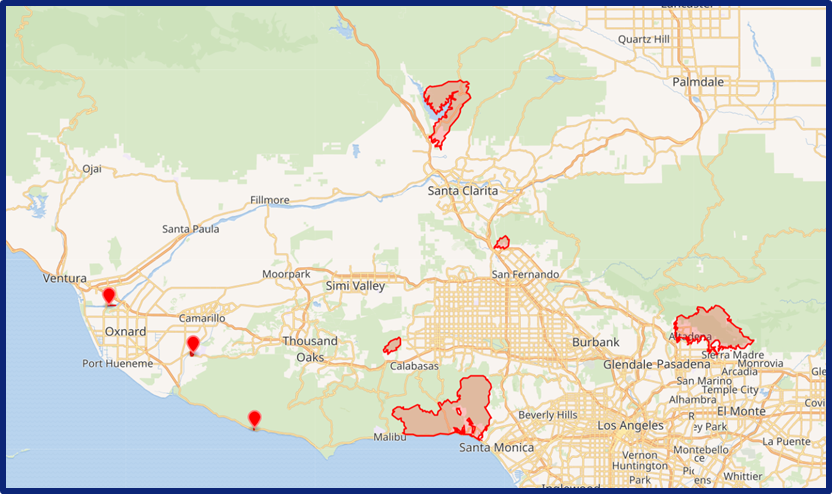

границы лесных пожаров 2025 года в районе Лос-Анджелеса по данным WFIGS
Рис. П7.7 — границы лесных пожаров 2025 года в районе Лос-Анджелеса по данным WFIGS

Что содержит данный набор?

  • Границы лесных пожаров по всей Калифорнии.
  • Атрибутивные данные: название пожара, дата обнаружения, площадь, статус ликвидации.
  • Источник данных: California Department of Forestry and Fire Protection (CAL FIRE).

Подготовка данных ДЗЗ

Воспользуемся плагином STAC API Browser для загрузки спутниковых снимков. Параметры запроса: - Спутник: Sentinel-2A - Период: 12 января – 30 января 2025 года (пик пожаров) - Максимальная облачность: 30% - Территория анализа: зона пожара Palisades

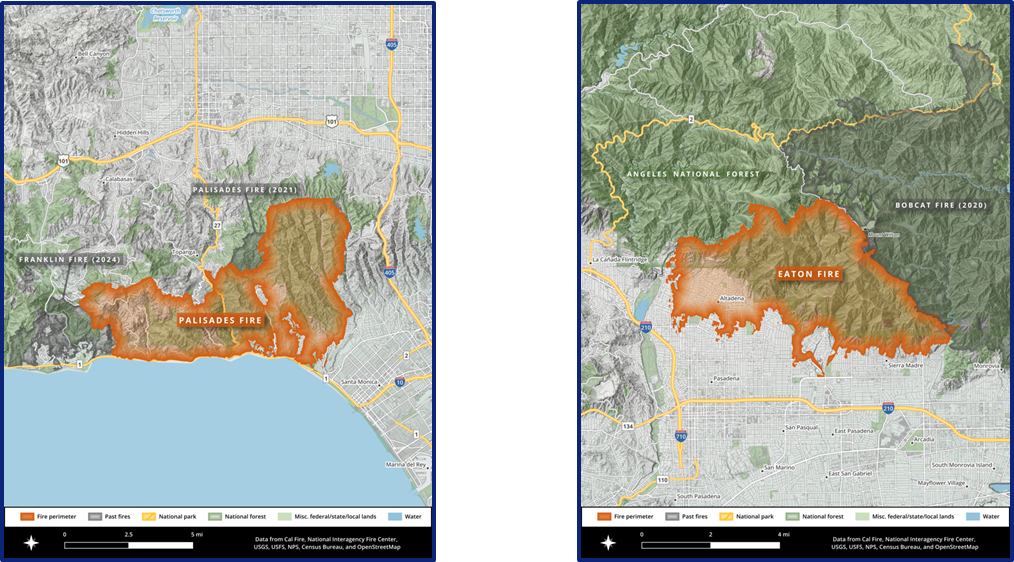

границы пожаров Palisades Fire и Eaton Fire — зоны анализа
Рис. П7.8 — границы пожаров Palisades Fire и Eaton Fire — зоны анализа

Работа с плагином SCP

Загрузите снимки. Найдите вкладку SCP и выберите Band Set, как это сделано на рисунке.

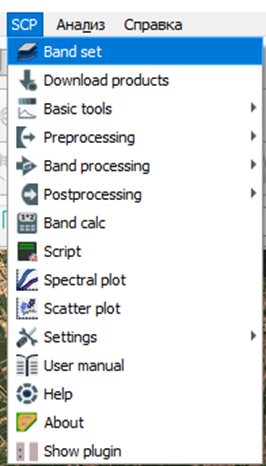

пункт «Band set» в меню вкладки SCP
Рис. П7.9 — пункт «Band set» в меню вкладки SCP

При нажатии откроется окно, в котором будут собраны все инструменты плагина, однако сосредоточимся на открытии данных. Нажмите на значок, выделенный красным.

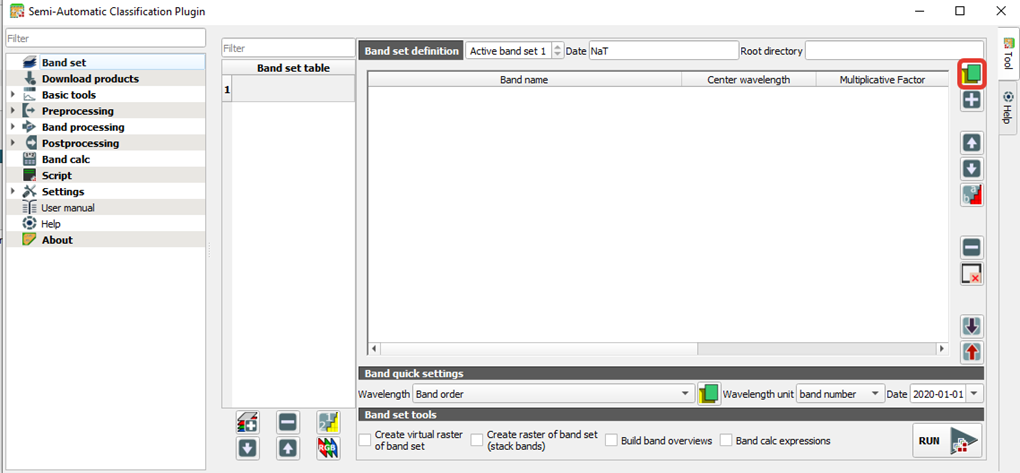

окно Band set с выделенной кнопкой добавления растрового слоя
Рис. П7.10 — окно Band set с выделенной кнопкой добавления растрового слоя

После выбора файла tif можно задать несколько наборов каналов (band set). Выберите нужный набор. Для отображения композита нажмите кнопку RGB. Если это необходимо, переставьте каналы в полученном изображении: нажмите на слой ПКМ, выберите свойствастиль и поменяйте местами каналы 1 и 3.

Формирование обучающей выборки

Для начала работы перейдите во вкладку Training Input в левом нижнем окне и выберите место, куда будут сохранены данные по нарисованным областям ROI.

Для формирования обучающей выборки найдите инструмент Наращивание областей.

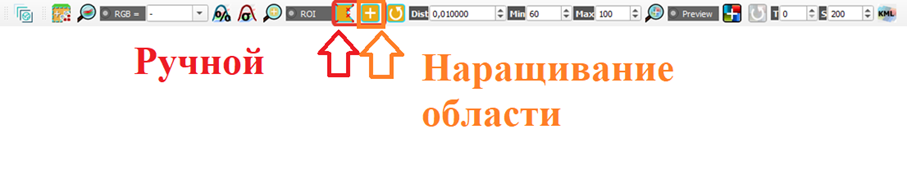

два инструмента создания ROI на панели: «Ручной» и «Наращивание области»
Рис. П7.11 — два инструмента создания ROI на панели: «Ручной» и «Наращивание области»

Установите параметр Dist = 0,1. Отметьте несколько областей в рамках одного класса: для этого зажмите Ctrl и щёлкните по области. Добавьте не менее 3 примеров для каждого класса.

Гари (MC ID = 1, C ID = 1)

пример ROI для класса «Гари» — выгоревший горный склон
Рис. П7.12 — пример ROI для класса «Гари» — выгоревший горный склон

Поля (MC ID = 2, C ID = 1)

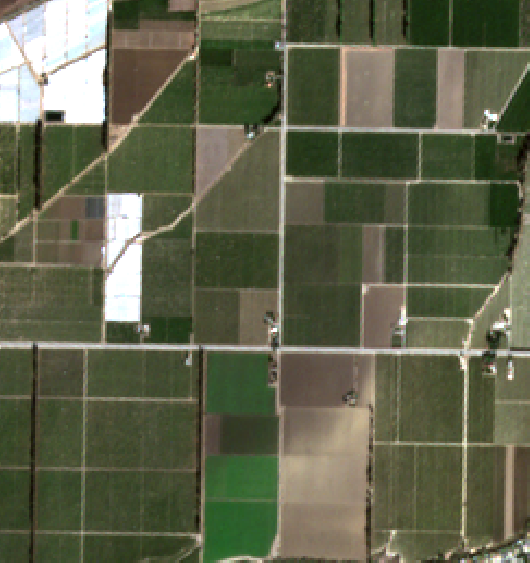

пример ROI для класса «Поля» — сельскохозяйственные угодья
Рис. П7.13 — пример ROI для класса «Поля» — сельскохозяйственные угодья

Городская застройка (MC ID = 3, C ID = 1)

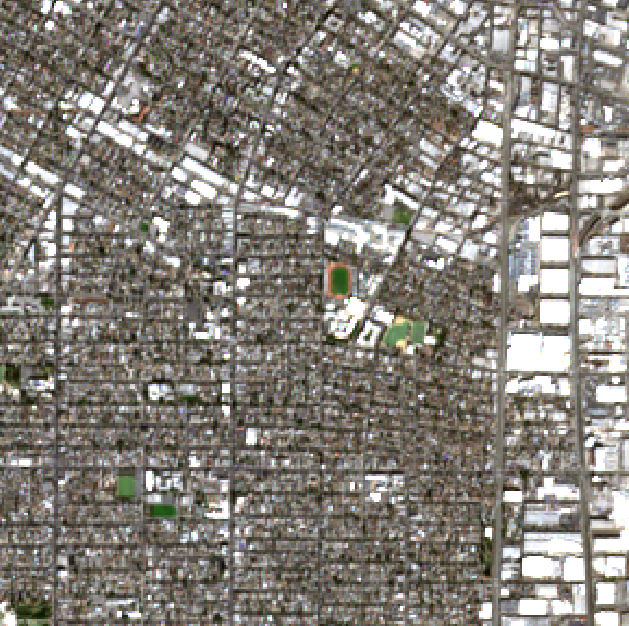

пример ROI для класса «Городская застройка»
Рис. П7.14 — пример ROI для класса «Городская застройка»

Вода (MC ID = 4, C ID = 1)

пример ROI для класса «Вода» — акватория океана
Рис. П7.15 — пример ROI для класса «Вода» — акватория океана

Гористая местность (MC ID = 5, C ID = 1)

пример ROI для класса «Гористая местность»
Рис. П7.16 — пример ROI для класса «Гористая местность»

Note

Самостоятельно найдите воду «второго типа» (например, пресный водоём) и сохраните её как MC ID = 4, C ID = 2 — тот же макрокласс «Вода», но другой класс.

Алгоритм наращивания областей

Алгоритм наращивания областей позволяет выбирать пиксели, похожие на исходный, на основе спектрального сходства (спектрального расстояния) между соседними пикселями. В Semi-Automatic Classification Plugin (SCP) этот алгоритм используется для создания обучающих областей.

Параметры алгоритма:
- Спектральное расстояние — определяет степень сходства пикселей. Чем меньше значение, тем более похожие пиксели включаются в область.
- Максимальная ширина — задает длину стороны квадрата, центрированного на исходном пикселе, внутри которого формируется обучающая область (при одинаковых значениях пикселей она охватила бы весь квадрат).
- Минимальный размер — ограничивает процесс выбора, гарантируя, что в обучающую область попадут хотя бы те пиксели, которые наиболее похожи на исходный, пока их количество не достигнет заданного порога.

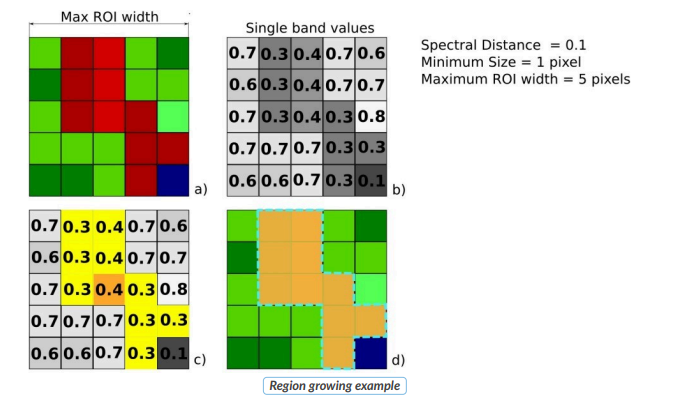

Region Growing Example: (a) исходный пиксель и максимальная ширина ROI, (b) значения одной спектральной полосы, (c) пиксели, прошедшие порог spectral distance = 0,1, (d) итоговая обучающая область
Рис. П7.17 — Region Growing Example: (a) исходный пиксель и максимальная ширина ROI, (b) значения одной спектральной полосы, (c) пиксели, прошедшие порог spectral distance = 0,1, (d) итоговая обучающая область

На изображении Region Growing Example центральный пиксель используется как исходный (a). Затем алгоритм выделяет область на основе одной спектральной полосы (b) с параметром spectral distance = 0.1. В результате формируется обучающая область, содержащая похожие пиксели (c и d).

Классификация по спектральным сигнатурам (Land Cover Signature Classification)

Note

Спектральная сигнатура — это изменение коэффициента отражения или излучения материала в зависимости от длины волны.

Данный метод классификации определяет спектральные пороговые значения для каждого обучающего класса (минимальное и максимальное значение для каждой спектральной полосы). Пороговые значения формируют спектральную область, соответствующую определенному классу земного покрова.

Принцип работы:
1. Спектральные подписи пикселей сравниваются с обучающими спектральной сигнатурой.
2. Пиксель относят к классу X, если его спектральная подпись полностью находится в спектральной области, определенной для X.
3. Если пиксель попадает в зону перекрытия нескольких классов или не принадлежит ни одной спектральной области, применяются дополнительные алгоритмы классификации (например, Minimum Distance, Maximum Likelihood, Spectral Angle Mapping).

На схеме ниже показана классификация по спектральным подписям для двух спектральных каналов.
Определены три класса (ga, gb, gc):
- Точка p1 относится к классу ga.
- Точка p2 принадлежит классу gb.
- Точка p3 находится в пересечении классов gb и gc, поэтому останется неклассифицированной или будет обработана дополнительным алгоритмом.
- Точка p4 не принадлежит ни одной области и также останется неклассифицированной или будет обработана дополнительным алгоритмом.
- Если точка p4 все же относится к классу gc, спектральную область gc можно расширить, включив p4.

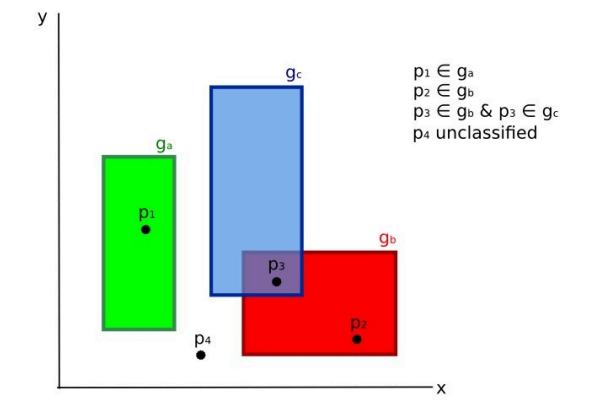

классификация по спектральным подписям: точка p1 — класс ga, p2 — класс gb, p3 — в пересечении gb и gc (не классифицирована), p4 — вне всех областей
Рис. П7.18 — классификация по спектральным подписям: точка p1 — класс ga, p2 — класс gb, p3 — в пересечении gb и gc (не классифицирована), p4 — вне всех областей

Классификация по спектральным диапазонам (Parallelepiped Classification)

Этот метод похож на классификацию по спектральным сигнатурам, но спектральные области задаются вручную, независимо для верхней и нижней границ. Спектральные области можно представить как множество всех возможных спектральных подписей пикселей, относящихся к одному классу.

На графике ниже показаны спектральные диапазоны трех классов (ga, gb, gc):
- Цветные линии внутри диапазонов представляют спектральные подписи пикселей, определившие границы.
- Пиксель p1 (пунктирная линия) относится к классу gb, так как его спектральная подпись полностью находится в его диапазоне.
- Пиксель p2 (штриховая линия) не классифицируется, так как его спектральная подпись не попадает ни в один диапазон.
- Пиксель p3 (пунктирная линия) относится к классу ga.

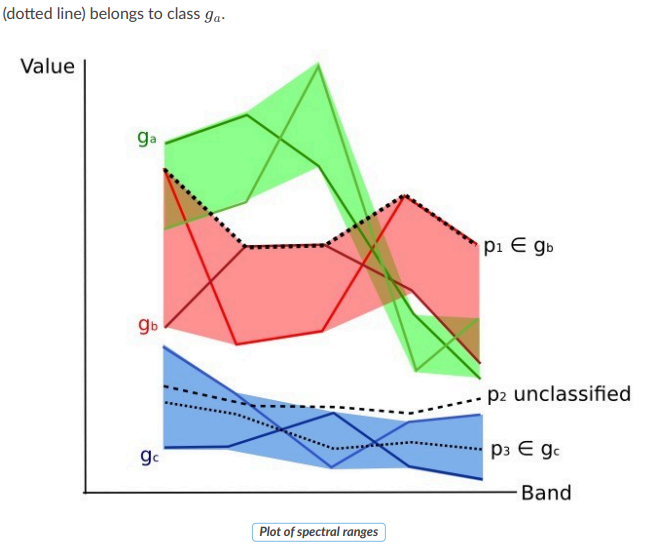

спектральные диапазоны трёх классов (ga, gb, gc): p1 — класс gb, p2 не классифицирован, p3 — класс ga
Рис. П7.19 — спектральные диапазоны трёх классов (ga, gb, gc): p1 — класс gb, p2 не классифицирован, p3 — класс ga

Преимущества метода

  • Позволяет точно определять классы, устанавливая четкие спектральные пороги.
  • Может быть использован для выделения конкретного класса земного покрова, оставляя остальную часть изображения неклассифицированной.
  • Подходит для ситуаций, когда классы различаются только по одной спектральной полосе.
  • Обеспечивает точное представление ожидаемой классификации, если правильно заданы пороговые значения.

Исследование спектральных сигнатур

Для исследования спектральных сигнатур в SCP есть два инструмента: Add highlight signature to signature plot и Add highlight signature to scatter plot.

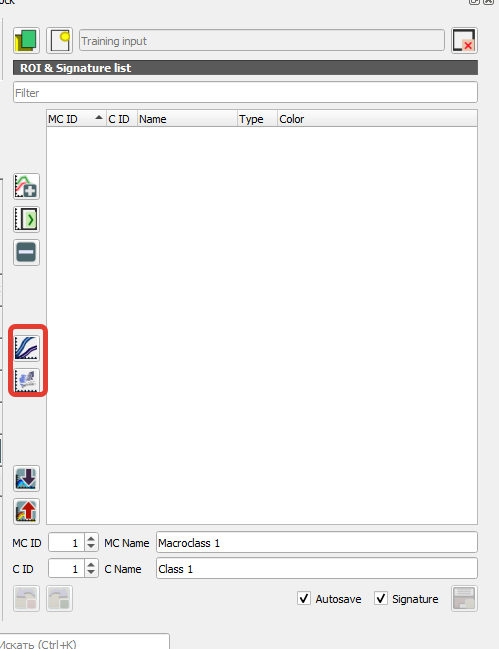

кнопки Spectral Signature Plot и Spectral Scatter Plot на панели Training Input
Рис. П7.20 — кнопки Spectral Signature Plot и Spectral Scatter Plot на панели Training Input

Spectral Signature Plot

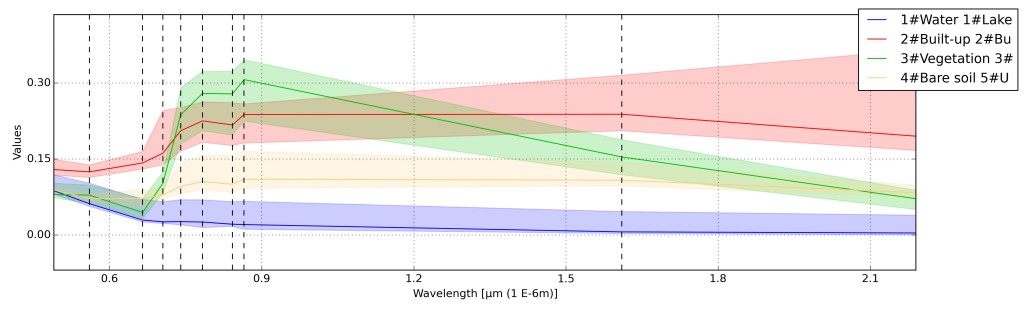

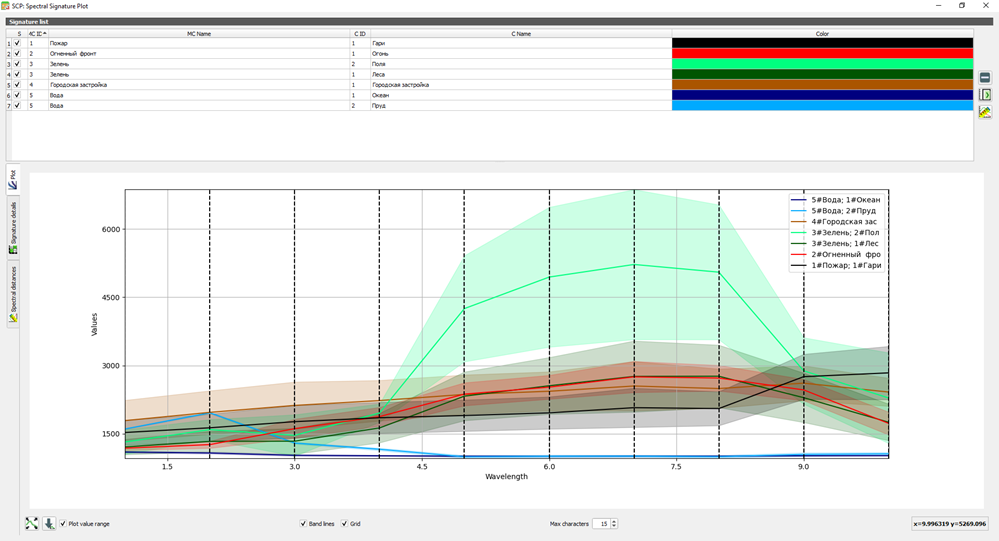

Окно Spectral Signature Plot включает несколько функций для отображения значений спектральных сигнатур в зависимости от длины волны (определенной в наборе полос). Подписи можно добавить в Spectral Signature Plot через панель SCP.

Окно также включает функции, полезные для определения диапазонов значений, используемых в классификации по спектральным сигнатурам земного покрова.

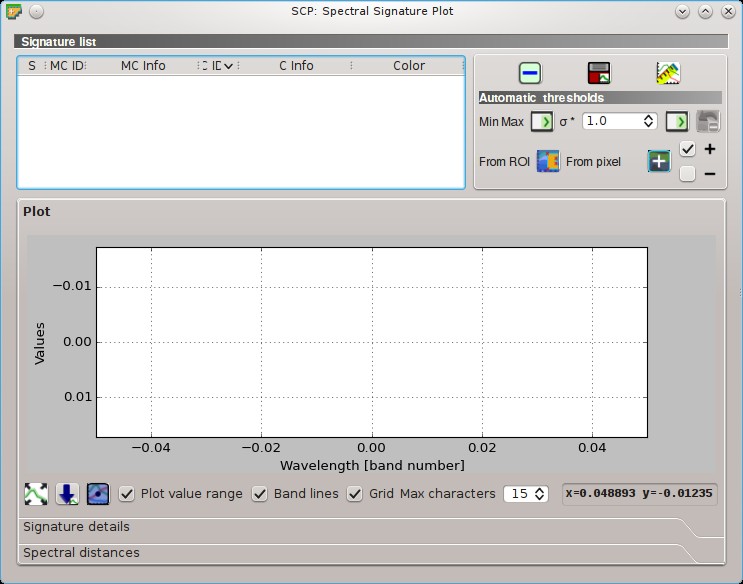

окно Spectral Signature Plot до построения графика
Рис. П7.21 — окно Spectral Signature Plot до построения графика

Перекрывающиеся подписи (относящиеся к разным классам или макроклассам) выделяются оранжевым цветом в таблице Plot Signature list. Проверка на перекрытие выполняется с учетом MC ID или C ID в зависимости от настройки флажка Use checkbox MC ID или checkbox C ID в алгоритме классификации. Перекрывающиеся подписи с одинаковым ID не выделяются.

Управление графиком: перемещение и зум

  • Перемещение: Левый клик и удерживание внутри графика позволяет перемещать вид графика. Использование колесика мыши позволяет зумировать график (вблизи и вдали).
  • Зум по области: Правый клик и удерживание внутри графика позволяет увеличить конкретную область графика.
  • Перемещение легенды: Легенду внутри графика можно перемещать с помощью мыши.
график спектральных сигнатур классов Water/Built-up/Vegetation/Bare soil с областями разброса значений
Рис. П7.22 — график спектральных сигнатур классов Water/Built-up/Vegetation/Bare soil с областями разброса значений

Команды для работы с графиком

  • fit_plot: автоматически подгоняет график под данные.
  • save_plot_image: сохраняет изображение графика в файл (доступные форматы: .jpg, .png, .pdf).
  • sign_edit_range: активирует курсор для изменения диапазона значений выделенных сигнатуры в графике. Клик на график позволяет задать минимальное или максимальное значение для полосы (можно для нескольких сигнатур одновременно). Курсор деактивируется при выходе за пределы области графика.
  • checkbox Plot value range: если отмечено, отображается диапазон значений для каждой сигнатуры (полупрозрачная область).
  • checkbox Band lines: если отмечено, отображаются вертикальные линии для каждой полосы (центральная длина волны).
  • checkbox Grid: если отмечено, отображается сетка.
  • Max characters input_number: задает максимальную длину текста в легенде.
  • x y: отображает координаты x и y курсора мыши внутри графика.

Signature details

Отображает детали спектральных сигнатур (т.е. длина волны, значения и стандартное отклонение). В случае сигнатур, рассчитанных на основе ROI, также отображается размер ROI (количество пикселей).

таблица Signature details: длина волны, значения и стандартное отклонение для каждого класса ROI
Рис. П7.23 — таблица Signature details: длина волны, значения и стандартное отклонение для каждого класса ROI

Спектральные расстояния

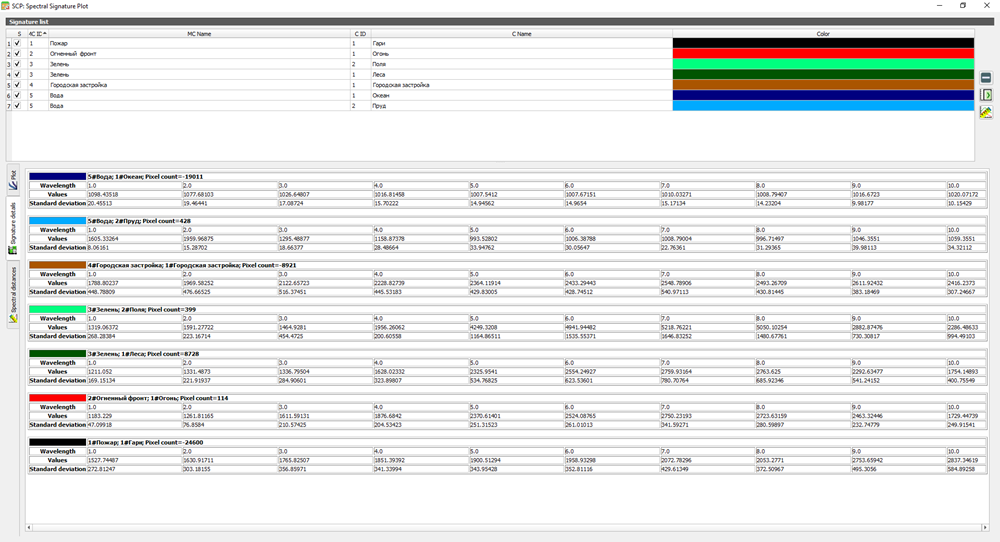

таблица спектральных расстояний между сигнатурами классов
Рис. П7.24 — таблица спектральных расстояний между сигнатурами классов

Отображает спектральные расстояния сигнатур (см. Plot Signature list), которые полезны для оценки разделимости ROI (см. Spectral Distance).

Рассчитываемые спектральные расстояния:

  • Jeffries-Matusita Distance: диапазон [0 = одинаковые, 2 = разные]; полезно, в частности, для классификации методом Maximum Likelihood;
  • Spectral Angle: диапазон [0 = одинаковые, 90 = разные]; полезно для классификации методом Spectral Angle Mapping;
  • Euclidean Distance: полезно для классификации методом Minimum Distance;
  • Bray-Curtis Similarity: диапазон [0 = разные, 100 = одинаковые]; полезно в общем случае.

Значения отображаются красным, если сигнатуры особенно похожи.

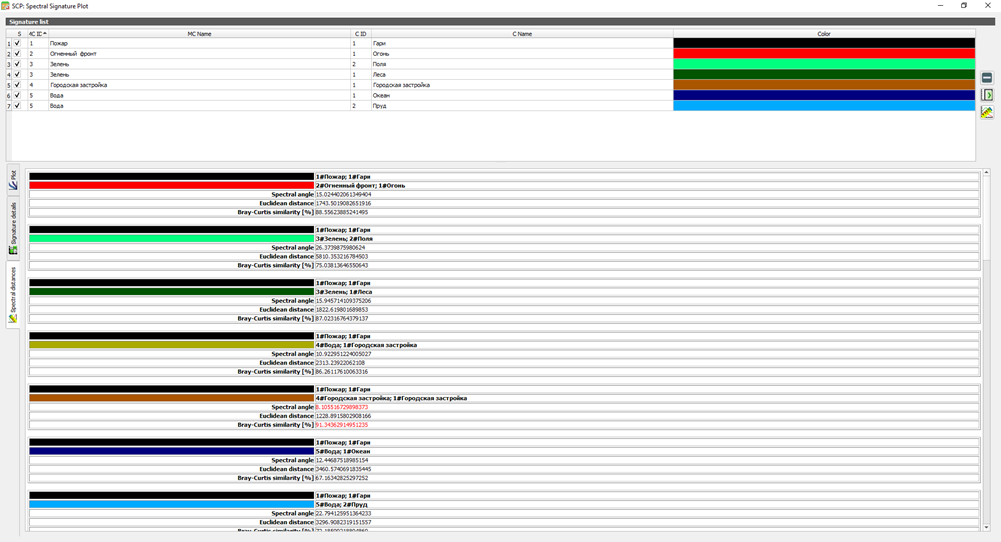

спектральные расстояния между сигнатурами: похожие пары выделены красным
Рис. П7.25 — спектральные расстояния между сигнатурами: похожие пары выделены красным
Spectral Angle (Спектральный угол)
  • Диапазон: от 0 (одинаковые спектры) до 90 (совершенно разные спектры).
  • Описание: Это метрика, измеряющая угол между двумя спектральными векторами. Чем меньше угол, тем более схожи спектры. В классификации Spectral Angle Mapping (SAM) используется этот угол для оценки, насколько близки спектры пикселей к определенному эталону (например, определенному классу).
  • Зачем: Спектральный угол полезен для классификации объектов, где важно оценить, насколько схожи спектры между собой, независимо от их интенсивности. Например, для идентификации растений или минералов, где спектры могут сильно отличаться по форме, но быть схожими по углу.
Euclidean Distance (Евклидово расстояние)
  • Описание: Это стандартная метрика для измерения прямого расстояния между двумя точками в многомерном пространстве (например, спектры в многополосных изображениях). Чем меньше расстояние, тем более схожи два спектра.
  • Зачем: В классификации методом Minimum Distance (минимальное расстояние) используется эта метрика, чтобы выбрать класс для пикселя, который имеет минимальное расстояние до центра класса в спектральном пространстве. Это простой и эффективный метод для классификации, где важно быстро определить, какой класс наиболее близок к данному пикселю.
Bray-Curtis Similarity (Сходство по Брэю-Кертису)
  • Диапазон: от 0 (совсем разные) до 100 (совсем одинаковые).
  • Описание: Это метрика, которая измеряет схожесть между двумя спектрами, основываясь на их относительных значениях. Она учитывает только присутствие или отсутствие значений, игнорируя абсолютные значения. Подходит для анализа данных, где важно оценить сходство на основе пропорций или составов.
  • Зачем: Используется для оценки сходства в более широком контексте, когда данные могут быть более разнообразными, и мы хотим понять, насколько они похожи по составу, а не по абсолютным значениям. Это может быть полезно в общем случае для классификации, например, при анализе экосистем или при оценке изменений в составах земельных покрытий.
Контрольные вопросы
